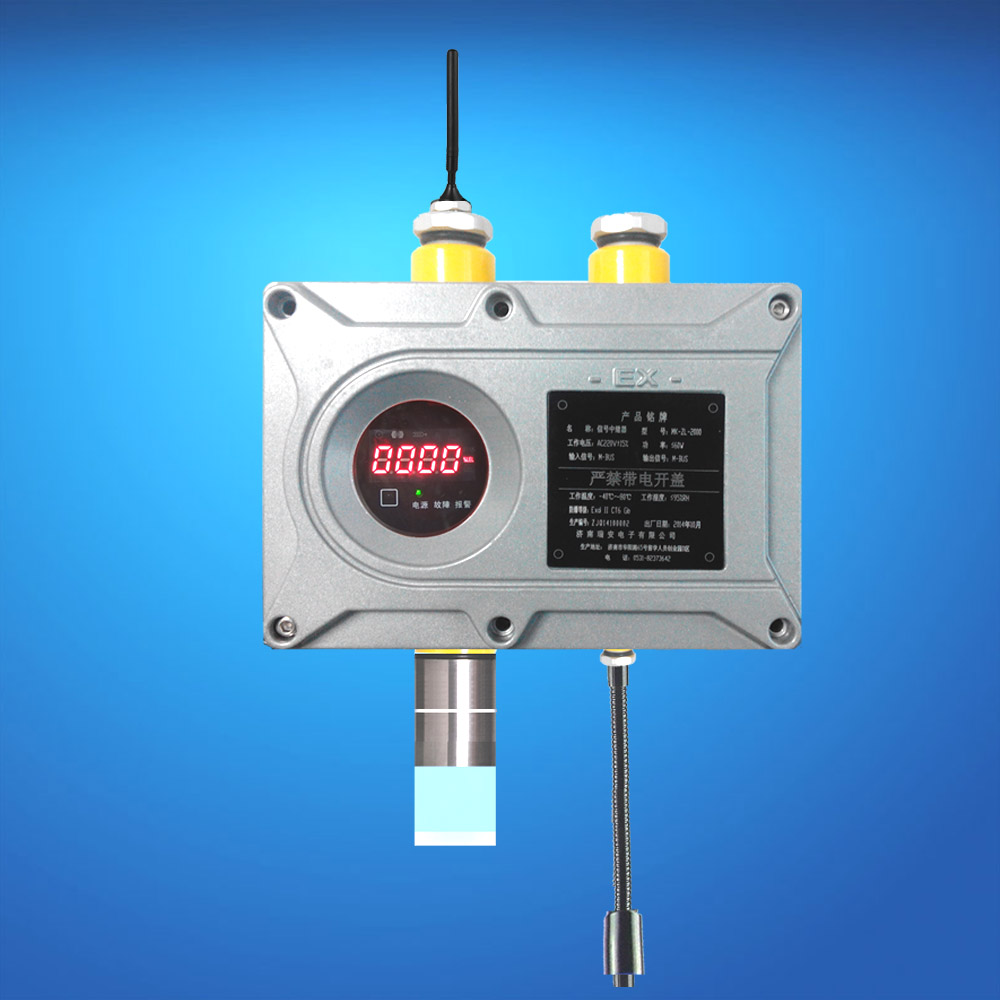

管道井專用氣體探測器

    管道井氣體探測報警器，檢測城市地下管網管道井內燃?xì)庑孤?；無線信號傳輸數據，防水設計，大尺寸液晶屏顯示。

執行標準：GB15322.1-2003《測量范圍為0～100%LEL的點型可燃?xì)怏w探測器》
          GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
    管道井氣體探測報警器集現場濃度采集探測、濃度顯示、無限信息遠傳等為一體，專用模型設計簡潔美觀大方。防爆等級為Exd II CT6 Gb，防護等級為IP65，整個系統采用本安型設計，適用于地下管溝、地下閥門井以及室外無人值守站等極為惡劣的環境中。

產 品 說 明
可燃?xì)怏w報警器設計遵循國標GB15322.1-2003、GB12358-2006。ZA-GD1000可燃?xì)怏w報警器集現場濃度采集、探測、濃度顯示、無線信息遠傳等為一體，專用模型設計簡潔美觀大方。
可燃?xì)怏w報警器防爆等級為Exd IIC T6 Gb，防護等級為IP65，適用于地下管溝、地下閥門井以及室外無人值守站等極為惡劣的環境。
可燃?xì)怏w報警器主要特點
◆ 采用電池供電
 探測器采用鋰電池供電，在默認工作方式下，可使用1年以上。電池采用了模塊化設計，更換方便。
◆ 防水結構設計
 探測器采用特殊的結構設計，傳感器進行防水保護，即使整個探測器短時間浸沒在1米深的水中也不會損壞傳感器和整體部件。
◆ 氣體傳感器
 使用低功耗、抗硅、抗硫化氫的傳感器，降低了電池的負荷。
◆ 外置水位傳感器
 探測器外置水位傳感器，當水位上升到水位傳感器部位時，探測器向主站系統發出水位超限信號。
◆ 帶有自診斷功能
 當傳感器發生故障或電池欠壓時，向主站發出故障信號，故障狀態可識別。當電池欠壓報警時還可以工作15天，給更換電池留出充足時間。
技術參數
電壓
 ◆ 工作電壓：DC5V～DC8V
 ◆ 傳感器采樣周期：30分鐘（可調）
 ◆ 數據上傳周期：1小時（可調）
 ◆ 通訊方式：TCP
 ◆ 檢測范圍:（0～100）%LEL
 ◆ 檢測氣體：可燃?xì)怏w
 ◆ 氣體檢測原理：催化燃燒式
 ◆ 檢測方式：自然擴散式/泵吸式
 ◆ 誤 差：±3%LEL
 ◆ 報警設定值：低報：25%LEL
高報：50%LEL
 ◆ 數據承載方式：GPRS
 ◆ 濃度報警：及時上傳
 ◆ 水位報警：及時上傳
 ◆ 防盜報警：及時上傳
 ◆ 電池工作時間：≧12個月（按照默認求設定值工作）
認證
 ◆ 防護等級：IP65
 ◆ 防爆等級：Exd II C T6 Gb
環境
 ◆ 工作溫度：-20℃~70℃
 ◆ 工作濕度：≤95%RH
產品安裝
 ◆ 材料：鑄鋁
 ◆ 重 量：3.5kg
 ◆ 安裝方式：貼壁式

管道井專用氣體探測器

  管道井氣體探測報警器，檢測城市地下管網管道井內燃?xì)庑孤?；無線信號傳輸數據，防水設計，大尺寸液晶屏顯示。

燃?xì)獾叵鹿艿谰孤┍O(jiān)測報警器系統

一、解決方案

 燃?xì)獾叵鹿艿谰孤┍O(jiān)測報警器系統

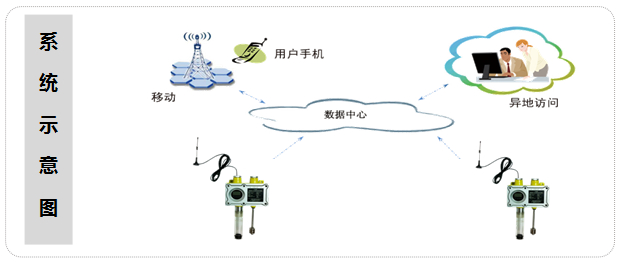

由無線智能檢測終端（管道井氣體探測器，以下簡稱為探測器）、數據采集軟件、數據庫服務器和WEB服務器四部分組成。

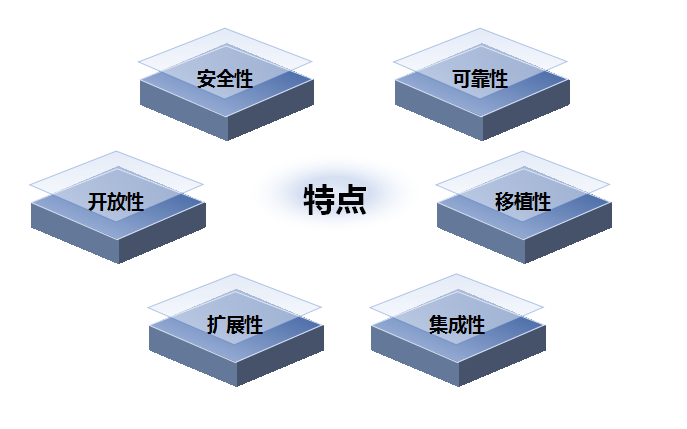

二、方案特點

安全性，可靠性，開放性，移植性，擴展性，集成性

三、功能描述

  WEB實時發布

  操作界面采用WEB方式展現，方便相關管理人員通過WEB瀏覽方式；WEB瀏覽具有權限限制，合法登錄的用戶才可以訪問和使用系統。

  數據接口

  系統可將數據轉發給其他系統（如SCADA系統）。

  易于擴展

  系統的軟件架構設計合理易于擴展。

  報警信息推送

  系統可根據報警信息，通知負責人員，根據任務的執行情況，進行調度任務的處理。

  數據采集

  可以采集泄漏報警檢測終端的現場數據，也可支持透傳方式直接采集智能儀表的數據，每個點采集方案可設如自定義頻率、間隔、時刻等，可單個或批量設定。

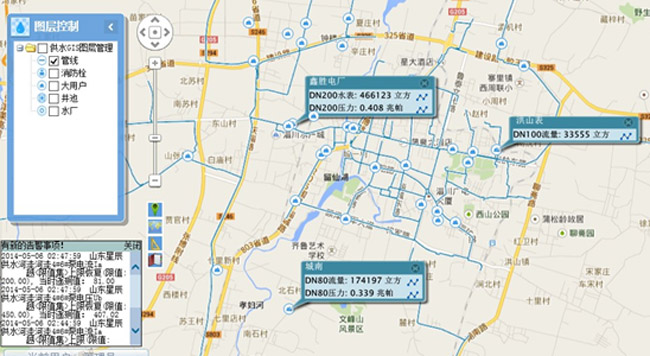

  圖形化數據展現

  支持地理圖形式的數據展現，可以通過標記的地理位置查詢泄漏監測點終端數據，在地圖上會顯示各閥門井（室）的詳細位置、終端設備的安裝信息、終端設備的配置信息、終端設備的實時數據，如遇超限報警可突出顯示。                    數據圖形展現

                     顯示各閥門井（室）的詳細位置

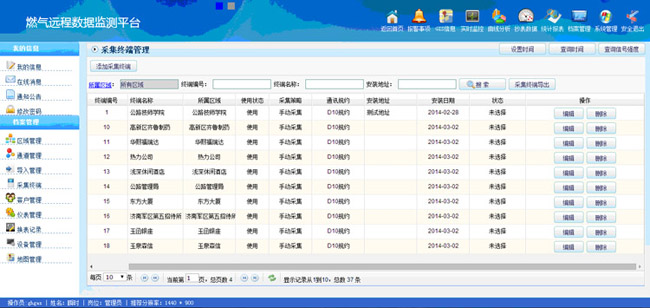

檔案管理

支持閥門井（室）、泄漏報警檢測終端、人員的檔案管理。檔案信息包括閥門井（室）名稱、編號、位置、建設時間、維修記錄、巡檢記錄、終端參數、調零記錄、維護記錄、配置記錄等。

                                 檔案管理

   異常報警 泄露報警、水位變化等信號進行異常突變報警。 固定值報警，報警限值曲線可以伴隨實測值曲線同時展示。 固定值報警將設置閥門井（室）內泄漏濃度報警上下限。

                                                                                泄漏報警

四、智慧云服務

系統支持云平臺服務，用戶可直接使用，無需自建服務器及中心軟件。

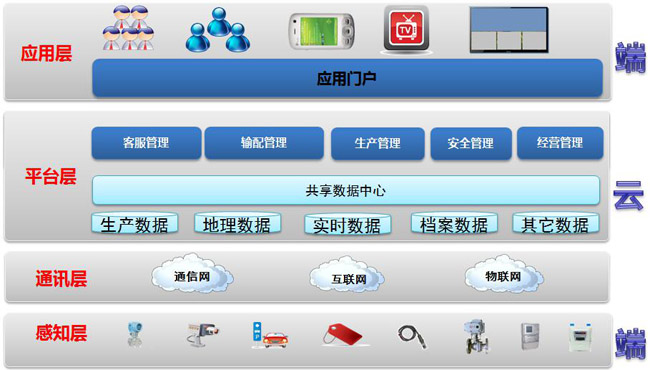

“云服務”解決方案通過物聯網、虛擬化、云計算等技術，實現了工業、商業用戶、居民 用戶的遠程數據采集、處理、控制、分析和管理。

方案由“云”服務主站系統、通訊鏈路和遠傳數據終端三部分組成；其中“云”服務主站 系統采集和處理多種終端數據，具有安全加密機制，可通過瀏覽器安全的實時監測、控制和管 理現場的用氣情況；遠傳數據終端可采集各種信號數據，具備多種通訊方式。

五、泄露報警終端（iES-D10） 功能描述

探測器LED顯示、標定方便；

傳感器采用國外一線品牌，抗硫、抗硅中毒，抗?jié)駸嵝Ч茫?/p>

防盜裝置，設備異常移動報警；

防漩渦裝置，防止湍急的水流浸沒傳感器；

模塊化設計，便于更換。

信號強度查詢，通訊故障報警 l具有遠程升級功能，可通過手機或GPRS進行升。

管道井氣體探測報警器，檢測城市地下管網管道井內燃?xì)庑孤?；無線信號傳輸數據，防水設計，大尺寸液晶屏顯示。
執行標準：GB15322.1-2003《測量范圍為0～100%LEL的點型可燃?xì)怏w探測器》
          GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》

產 品 說 明
可燃?xì)怏w報警器設計遵循國標GB15322.1-2003、GB12358-2006。ZA-GD1000可燃?xì)怏w報警器集現場濃度采集、探測、濃度顯示、無線信息遠傳等為一體，專用模型設計簡潔美觀大方。
可燃?xì)怏w報警器防爆等級為Exd IIC T6 Gb，防護等級為IP65，適用于地下管溝、地下閥門井以及室外無人值守站等極為惡劣的環境。
可燃?xì)怏w報警器主要特點
◆ 采用電池供電
 探測器采用鋰電池供電，在默認工作方式下，可使用1年以上。電池采用了模塊化設計，更換方便。
◆ 防水結構設計
 探測器采用特殊的結構設計，傳感器進行防水保護，即使整個探測器短時間浸沒在1米深的水中也不會損壞傳感器和整體部件。
◆ 氣體傳感器
 使用低功耗、抗硅、抗硫化氫的傳感器，降低了電池的負荷。
◆ 外置水位傳感器
 探測器外置水位傳感器，當水位上升到水位傳感器部位時，探測器向主站系統發出水位超限信號。
◆ 帶有自診斷功能
 當傳感器發生故障或電池欠壓時，向主站發出故障信號，故障狀態可識別。當電池欠壓報警時還可以工作15天，給更換電池留出充足時間。
技術參數
電壓
 ◆ 工作電壓：DC5V～DC8V
 ◆ 傳感器采樣周期：30分鐘（可調）
 ◆ 數據上傳周期：1小時（可調）
 ◆ 通訊方式：TCP
 ◆ 檢測范圍:（0～100）%LEL
 ◆ 檢測氣體：可燃?xì)怏w
 ◆ 氣體檢測原理：催化燃燒式
 ◆ 檢測方式：自然擴散式/泵吸式
 ◆ 誤 差：±3%LEL
 ◆ 報警設定值：低報：25%LEL
高報：50%LEL
 ◆ 數據承載方式：GPRS
 ◆ 濃度報警：及時上傳
 ◆ 水位報警：及時上傳
 ◆ 防盜報警：及時上傳
 ◆ 電池工作時間：≧12個月（按照默認求設定值工作）
認證
 ◆ 防護等級：IP65
 ◆ 防爆等級：Exd II C T6 Gb
環境
 ◆ 工作溫度：-20℃~70℃
 ◆ 工作濕度：≤95%RH
產品安裝
 ◆ 材料：鑄鋁
 ◆ 重 量：3.5kg
 ◆ 安裝方式：貼壁式
